후방 카메라

rear-view-camera

OVERVIEW

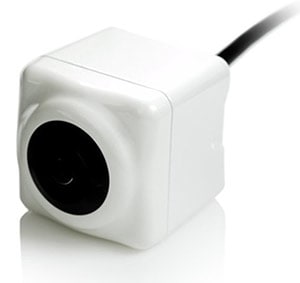

이 카메라는 CMOS Image sensor를 탑재한 자동차용 Rear View Camera로써 고해상도와 HDR기능을 지원합니다. 후진 및 주차 시 운전자에게 차량의 후방영상을 볼 수 있도록 하여 운전자에게 도움을 주는 역할을 합니다. 또한 모니터 화면에 주차 가이드 라인을 표시하는 PAS System(주차지원)기능과 연계하여 보다 안전하고 편리한 주차를 할 수 있게 도움을 줍니다.
특히 적용된 HDR 기술은 영상의 밝기를 실시간으로 보정하여 어두운 장소나 강한 빛이 있는 환경에서도 피사체의 영상을 보다 뚜렷하게 표현하는 기능으로 정확성과 편리함을 제공합니다.

SPECIFICATION

전원전압 6.0V DC (Operation range : 5.0~9.0VDC)
소비전력 1.2W at 6.0VDC
종 류 1/4″ colour CMOS sensor
유효화소수 1280(H) x 960(V) about 1.2M Pixel
렌즈부 f=1.27mm, F=1.8
화각 180º(H), 120º(V)
해상도 330TV Lines more (center)
조도범위 1.5Lx ~100,000Lx
출력영상 표준 normal image, CVBS, 16:9 wide screen
출력 레벨 1Vp-p, 75Ω WITH CVBS
방수방진 구조 IP68
작동온도 범위 -30º~+70ºC
저장온도 범위 -40º~+85ºC
케이블 길이 10.5m
무게 32g
외형치수 23.6 x 23.6 x 26.1mm
Panorama View Mode
Panorama View Mode
Top View Mode
Top View Mode
Corner View Mode
Corner View Mode
Back View Mode
Back View Mode
Panorama View
Panorama View
Panorama View
Top View (Guideline)
Two-section View
Two-section View
Rear View (Guideline)
Rear View (Guideline)

HDR

FEATURE

  • 어두운 장소나 강한 빛이 있는 상황에서도 확인이 쉽습니다.
  • 기존 대비 2배의 하이 다이나믹 레인지.
  • 어두운 곳에서 강한 빛의 조명때문에 과다한 빛을 카메라 영상으로 비춰질때,
    강한 햇볕으로인한 노출 과다 상태에서 모니터 화면의 인식률을 높입니다.
  • 하이 다이나믹 레인지 기술은 영상의 밝기를 실시간으로 보정합니다.
  • 노출 과다를 억제하여 전체 화면을 보기 쉽게 표시합니다.
1. High Light
Before HDR
After HDR
2. Low Light
Before HDR
After HDR
